Tuesday, October 20, 2015

L293D Four Motor Unidirectional Control

الثلاثاء 7 من محرم 1437 هـ                       20  أكتوبر 2015 م

بسم الله و الحمد لله و الصلاة و السلام على رسول الله سيدنا محمد صلى الله عليه و سلم

This is part f my project of building my first quadcopter.

Today I wanted to try something I thought of. I wanted to control four DC motors using L293D IC .















The normal usage of the L293D IC is bidirectional motor control for two motors only.

That is because the IC is an H-Bridge circuit.


Since I am using the IC to control four motors for the Quadcopter , I am using the IC to control the motors in fixed direction.

No need to reverse one motor rotation direction ( motor used to make lift )



This is the circuit on the Proteus 7 simulator software



You can get the L293D Arduino Sheild From eBay. This one is Arduino Uno compatible and ready to use.



Or you may like this FPV Quadcopter from Banggood


And this is the Link to the DSN file:













يمكنك قراءة هذه المقالة باللغة العربية من هنا

You can read this article in Arabic


http://arabic-embedded-egypt.blogspot.com.eg/2015/10/l293d.html








إذا أعجبتك هذه المدونة يمكنك دعمنا بأحد هذه الطرق المجانية لاستمرار نشر مثل هذه المقالات

اترك تعليقاً لنشر وجهة نظرك بخصوص هذه المقالة

قم بشراء كتابنا على موقع أمازون أو مشاركته مع أصدقاءك من المهتمين بكتب الإلكترونيات





قم بالضغط على الروابط الخاصة بالمواقع الداعمة لنا بدون إضافة أى تكلفة عليك إذا قمت بالشراء من هذه المواقع . وفى الحقيقة معظم الخدمات والمنتجات المعروضة هنا مجانية تماماً مما يعنى أنك لن تقوم بدفع أى مبالغ وفى الوقت نفسه تقوم بدعمنا وتستفيد من هذه الخدمات



هذا الرابط خاص ببرامج كيندل المملوك لموقع أمازون
برنامج كيندل مجانى تماماً ويمكنك من قراءة الآلاف من الكتب الإلكترونية ويعمل على كل الأجهزة . على أجهزة كيندل وعلى الكومبيوتر الشخصى والتالبلت بجميع أنواعه والهواتف الذكية  آيفون وأندرويد. كما أنك يمكنك القراءة على أى من هذه الأجهزة بدون تثبيت أى برامج من خلال القراءة على متصفح الإنترنت من خلال

Kindle Cloud Reader

كما أن هناك العديد من الكتب الإلكترونية المجانية تماماً كما أن هناك الكتب المتاحة لكى تشتريها من موقع أمازون الشهير







هذه الخدمة مقدمة من موقع أمازون للإشتراك الشهرى مع عرض الإشتراك لأول شهركامل مجاناً مع إمكانية الحصول على العديد من الكتب المدفوعة مجاناً تماماً مع إمكانية إلغاء الإشتراك فى أى وقت بدون دفع أى مبالغ







خدمة أمازون برايم هى أحد الخدمات المميزة التى يقدمها موقع أمازون الشهير و التى تتيح من خلالها العديد من العروض والتخفيضات القيمة والمنتجات المميزة وخدمة الشحن المجانى والشحن فى يوم واحد عند الشراء



أيضاً هذه الخدمة مدفوعة ويمكنك تجربتها مجاناً لمدة شهر بدون دفع أى رسوم أو مبالغ إضافية مع إمكانية الإلغاء فى أى وقت

















موقع أوديبل هو أحد مواقع أمازون وهو مختص بالكتب الصوتية المسموعة بكافة أنواعها

Audio Books



منها الكتب العلمية والروايات والكتب التاريخية والدروس والبودكاست



يمكنك الإستمتاع بهذه الفرصة الدائمة للإشتراك المجانى لمدة شهر فى هذا الموقع مع إمكانية تحميل أى كتابين مجانيين مع إمكانية الإلغاء فى أى وقت خلال هذا الشهر وبدون أى رسوم









إذا كان لديك مولود أو تتوقع مولوداً جديداً يمكنك الإشتراك المجانى فى قائمة المولود من موقع أمازون والتى يمكنك من خلالها الإطلاع على أحدث العروض والمنتجات الخاصة بالمولود مع إمكانية عمل قائمة الأمنيات وجعل هذه القائمة ظاهرة لأصدقائك  مما يمكنهم من معرفة أفضل الهدايا للمولود أو مختفية ولاتظهر إلا لك فقط




يمكنك زيارة موقعنا الجديد






شكراً على زيارة مدونتنا كل يوم فكرة عربية







If you like this blog you can support us by many ways:

   1. Leave comments stating your point of view about this article.

   2. Buy our book on Amazon Learn By Making.

   3. Click on links of our sponsors without adding any extra cost on you if you make purchase from them. Actually, many of these offers are totally free.
This means that you can enjoy something for free and still support our blog to keep posting useful stuff.


Amazon.com - Read eBooks using the FREE Kindle Reading App on Most Devices


This is the well-know Amazon Kindle platform. If you sign up for the free reader from Amazon to read any book, we get commission.
There are many useful book for free on Amazon Kindle. Even you can find best sellers offered for free on Kindle format.
The best part is you can have the application on any platform. You can even read any book without installing any application by using Amazon Cloud-Reader on your browser.


Join Amazon Kindle Unlimited 30-Day Free Trial

You can join Amazon Kindle for 30 days free to have access to many paid book for free. You can cancel you subscription anytime.


Try Amazon Prime 30-Day Free Trial


The Amazon Prime is a special paid service from Amazon that offers good promotions and one-day free shipment for Amazon Shoppers. You can try this service for 30 days. You can cancel you subscription anytime.

Shop Amazon - Give the Gift of Amazon Prime


Try Audible and Get Two Free Audiobooks


Audible is the audio books website from Amazon. Many Kindle books are sold on Audible. You can try this service for free and get 2 free book. You can cancel you subscription anytime.


Shop Amazon - Create an Amazon Baby Registry

If you have a new baby borne or expecting one, you can create your free baby registry to easily save products and get offers and promotions on baby requirements.

  4. Visit our new website outatime.tech.


Thank you for visiting our blog.

Friday, September 18, 2015

Quadcopter Flight Control Board



Copyright © 2015 MicroMonitor



This is the first time to make a project that I post each step as I finish it.


The project I am working on these days is a self controlled quadcopter.








Before, I used to build the project completely then I start posting it on my blog and on instructables.com

I am really enjoying it and feeling that posting small steps makes me more ambitious to make the next step and to finish the whole project.

In this step, I've built the Proteus simulation model for my Quadcopter board.


I really love Proteus and use it in all my embedded systems projects.

Here , I ‘ll try a new approach. I want to drive the four brushless motors using the driver IC L293D using PWM signals generated from the PIC 16F777 Microcontroller.


I ‘ve another thing I don’t know if it will work. I ‘ll try to fly the Quadcopter using 2 axis accelerometer to measure the pitch and roll angels. I’ll not use a gyroscope or an accelerometer in the 3rd ( vertical ) axis .

Here in the simulation software I intend to make an electrical simulation only ( not aerodynamic simulation )

Here I used the ADXL206 2 axis accelerometer. I have no model for it in the Proteus software , so I used a couple of potentiometers to simulate the analog output from the accelerometer to the Microcontroller Analog input pins .








You can check this Quadcopter with Camera from eBay from Here





You can read this post in Arabic


يمكنك قراءة هذه المقالة باللغة العربية





إذا أعجبتك هذه المدونة يمكنك دعمنا بأحد هذه الطرق المجانية لاستمرار نشر مثل هذه المقالات

اترك تعليقاً لنشر وجهة نظرك بخصوص هذه المقالة

قم بشراء كتابنا على موقع أمازون أو مشاركته مع أصدقاءك من المهتمين بكتب الإلكترونيات





قم بالضغط على الروابط الخاصة بالمواقع الداعمة لنا بدون إضافة أى تكلفة عليك إذا قمت بالشراء من هذه المواقع . وفى الحقيقة معظم الخدمات والمنتجات المعروضة هنا مجانية تماماً مما يعنى أنك لن تقوم بدفع أى مبالغ وفى الوقت نفسه تقوم بدعمنا وتستفيد من هذه الخدمات



هذا الرابط خاص ببرامج كيندل المملوك لموقع أمازون
برنامج كيندل مجانى تماماً ويمكنك من قراءة الآلاف من الكتب الإلكترونية ويعمل على كل الأجهزة . على أجهزة كيندل وعلى الكومبيوتر الشخصى والتالبلت بجميع أنواعه والهواتف الذكية  آيفون وأندرويد. كما أنك يمكنك القراءة على أى من هذه الأجهزة بدون تثبيت أى برامج من خلال القراءة على متصفح الإنترنت من خلال

Kindle Cloud Reader

كما أن هناك العديد من الكتب الإلكترونية المجانية تماماً كما أن هناك الكتب المتاحة لكى تشتريها من موقع أمازون الشهير







هذه الخدمة مقدمة من موقع أمازون للإشتراك الشهرى مع عرض الإشتراك لأول شهركامل مجاناً مع إمكانية الحصول على العديد من الكتب المدفوعة مجاناً تماماً مع إمكانية إلغاء الإشتراك فى أى وقت بدون دفع أى مبالغ







خدمة أمازون برايم هى أحد الخدمات المميزة التى يقدمها موقع أمازون الشهير و التى تتيح من خلالها العديد من العروض والتخفيضات القيمة والمنتجات المميزة وخدمة الشحن المجانى والشحن فى يوم واحد عند الشراء



أيضاً هذه الخدمة مدفوعة ويمكنك تجربتها مجاناً لمدة شهر بدون دفع أى رسوم أو مبالغ إضافية مع إمكانية الإلغاء فى أى وقت

















موقع أوديبل هو أحد مواقع أمازون وهو مختص بالكتب الصوتية المسموعة بكافة أنواعها

Audio Books

منها الكتب العلمية والروايات والكتب التاريخية والدروس والبودكاست

يمكنك الإستمتاع بهذه الفرصة الدائمة للإشتراك المجانى لمدة شهر فى هذا الموقع مع إمكانية تحميل أى كتابين مجانيين مع إمكانية الإلغاء فى أى وقت خلال هذا الشهر وبدون أى رسوم








إذا كان لديك مولود أو تتوقع مولوداً جديداً يمكنك الإشتراك المجانى فى قائمة المولود من موقع أمازون والتى يمكنك من خلالها الإطلاع على أحدث العروض والمنتجات الخاصة بالمولود مع إمكانية عمل قائمة الأمنيات وجعل هذه القائمة ظاهرة لأصدقائك  مما يمكنهم من معرفة أفضل الهدايا للمولود أو مختفية ولاتظهر إلا لك فقط




يمكنك زيارة موقعنا الجديد



شكراً على زيارة مدونتنا كل يوم فكرة عربية





If you like this blog you can support us by many ways:

   1. Leave comments stating your point of view about this article.

   2. Buy our book on Amazon Learn By Making.

   3. Click on links of our sponsors without adding any extra cost on you if you make purchase from them. Actually, many of these offers are totally free.
This means that you can enjoy something for free and still support our blog to keep posting useful stuff.


Amazon.com - Read eBooks using the FREE Kindle Reading App on Most Devices


This is the well-know Amazon Kindle platform. If you sign up for the free reader from Amazon to read any book, we get commission.
There are many useful book for free on Amazon Kindle. Even you can find best sellers offered for free on Kindle format.
The best part is you can have the application on any platform. You can even read any book without installing any application by using Amazon Cloud-Reader on your browser.


Join Amazon Kindle Unlimited 30-Day Free Trial

You can join Amazon Kindle for 30 days free to have access to many paid book for free. You can cancel you subscription anytime.


Try Amazon Prime 30-Day Free Trial


The Amazon Prime is a special paid service from Amazon that offers good promotions and one-day free shipment for Amazon Shoppers. You can try this service for 30 days. You can cancel you subscription anytime.

Shop Amazon - Give the Gift of Amazon Prime


Try Audible and Get Two Free Audiobooks


Audible is the audio books website from Amazon. Many Kindle books are sold on Audible. You can try this service for free and get 2 free book. You can cancel you subscription anytime.


Shop Amazon - Create an Amazon Baby Registry

If you have a new baby borne or expecting one, you can create your free baby registry to easily save products and get offers and promotions on baby requirements.

  4. Visit our new website outatime.tech.

Thank you for visiting our blog.

Wednesday, September 9, 2015

Quadcopter building attempt

Today I started to build my first small Quadcopter. Some months ago I've decided to build my own small Quadcopter.









I've bought small Quadcopter motors from amazon.com for this purpose .



I also found this motor on banggood

I've also bought a 3.7v   400 mAh Li-poly battery for the same purpose.

The four motors ( 2 pairs of motors , each pair have 2 motors which rotate in opposite direction ) come with compatible propellers.

What I made today is a small step in building my Quadcopter. This step was attaching the motors into straight drinking straws as the first step in build my Quadcopter frame.

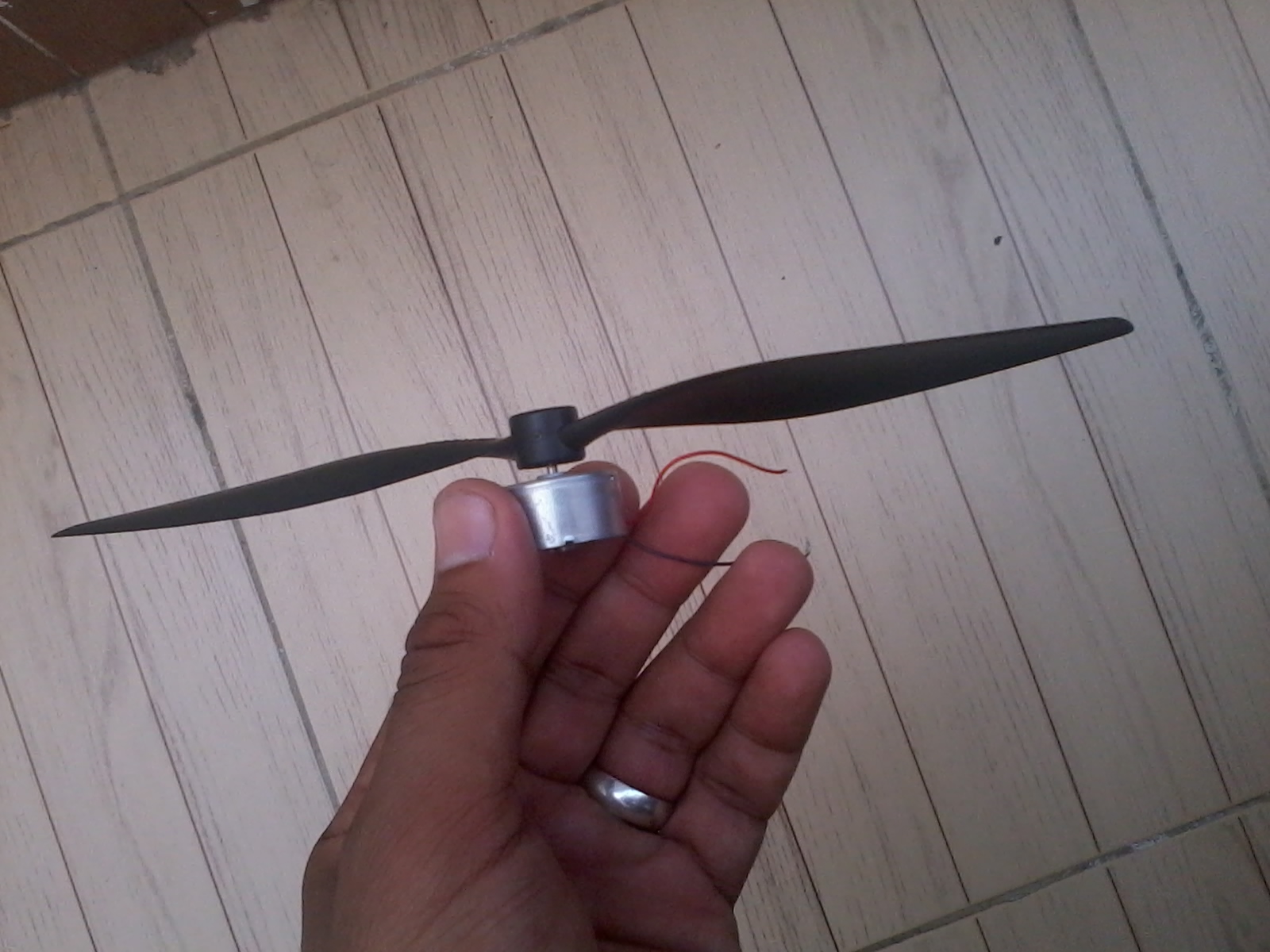

I also made something useful today. I've tried to attach a big Quadcopter propeller I've bought from amazon.com to a DC motor I got from an old CD-Rom player.













I supplied the motor with 12 volts from a DC supply.

I made this experiment to know how much lift is generated from the motor and the propeller.

Unfortunately, I got a smaller thrust from the motor than I've expected.

It is even less than that generated from the small motor with the small propeller. That's because the CD-Rom motor rotates in lower speed than that of the small Quadcopter motor.
